產品說明：
一、被探工件名稱、規格
工件名稱：鋼瓶,氣瓶
二、工件規格：
根據客戶要求
三、設備制造標準
1、滿足鋼瓶瓶體熒光探傷工藝要求
2、符合GB3721-83《磁粉探傷機》和JB/T8290-1998《磁粉探傷機》；
3、符合JB/T4730-2005《承壓設備無損檢測》對檢測的相關要求：
四、設備型號名稱

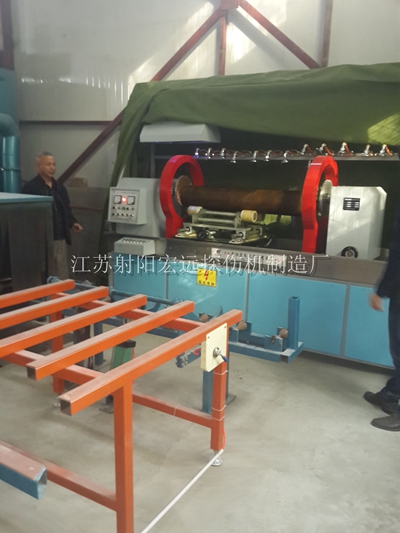

CJW-16000AT型鋼氣瓶專用熒光磁粉探傷機
五、設備磁化原理及性能介紹
該探傷機為微機控制半自動濕法熒光磁粉探傷機設備。它以小型工業可編程序控制器（PLC）為核心對系統的機械程序動作，能按規定程序完成除人工觀察及上、下料以外的全部探傷過程，既可自動操作，又可手動單步操作。
磁化電源主電路采用了目前通用的可控硅無極調壓技術，利用三相交流電互成120度相位差的原理，周向采用磁軛感應法，縱向采用線圈感應法，使兩相磁化電流同時施加于被探工件表面進行復合磁化，讓磁力線旋轉，從而一次探傷可檢查出工件表面及近表面因鍛壓、淬火、研磨、疲勞而引起的裂痕及夾渣等細微的缺陷。
周向磁化時，引磁板離工件距離10～20mm，周向磁化鐵芯兩側固定縱向磁化線圈，,工件外表面可形成復合磁化，本磁化方式為非接觸式，避免探傷機接觸式磁化時灼傷工件的現象。
除復合磁化外，還可對工件分別進行單周向和單縱向磁化，其磁化電流分別可調，均帶斷電相位控制功能。變壓器輸出電壓都小于36V.
（注：周縱變壓器采用輸入380V輸出19V，低電壓大電流，使用安全可靠）
六、主要技術參數
（1）周向磁化磁勢：AC 0-6000A
（2）縱向磁化磁勢：AC 0-16000AT
（3）磁化方式：周向磁化、縱向磁化、復合磁化；
（4）暫載率：100%；
（5）磁化靈敏度：A型2#15/50試片清晰顯示；
（6）轉動方式：電動；
（7）探傷節拍：4米/分鐘；
（8）退磁方式：穿過遠離法；
（9）充退磁線圈內徑：滿足最大直徑工件磁化；
（10）退磁效果：退磁后的最大剩磁≤0.2mT（159A/m）
（11）紫外線強度：距工件380mm處強度≥1000 μ w/cm2；
（12）相四線380V±10% 50Hz 40KVA
